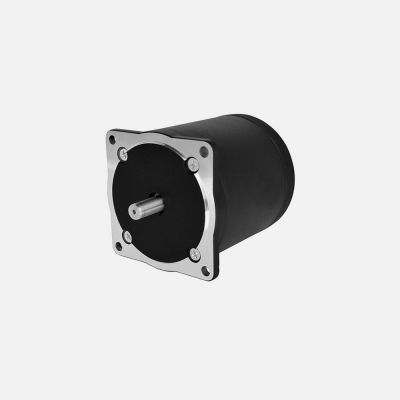

86HYD Series (1.8 degree)

   综合性能参数

步距角精度: ±5% ( full step, no load )
电阻公差: ±10%
电感公差: ±20%
温升: 80℃ max ( rated current, 2 phase on )
工作环境温度: -20℃ ~ +50℃
绝缘电阻: 100MΩ min, 500VDC
介电强度: 500VAC for one minute 5mA
径向跳动: 0.02mm max ( 450g load )
轴向游隙: 0.08mm max ( 450g load )
最大径向力: 220N ( 20mm from the flange )
最大轴向力: 60N
转向: CW
绝缘等级: B (130℃)

性能数据


 型号长度
(mm)
步距角
Deg
 电阻
(Ω)
电流
(A)
电压保持力矩
(N.cm)
 引出线
针脚
转动惯量
(g.cm²)
重量
(kg)
86HY064DF100X-01641.8°12.52.518045701.5
86HY075DF020X-01751.8°0.26.81.3616048001.9
86HY092DE270X-01921.8°2.725.4350812002.6
86HY112DE080X-011221.8°0.843.2450817503.2
86HY129DE070X-011291.8°0.753.5480821003.6

轮廓图
